Thiết bị mạ sứ vệ sinh PVD / Thiết bị mạ hồ quang vệ sinh PVD
Thiết bị mạ PVD Sứ vệ sinh - Thông số kỹ thuật RTAC1618
MÔ HÌNH | RTAC1618 | ||
VẬT CHẤT | Thép không gỉ (S304) | ||
KÍCH THƯỚC CHAMBER | 001600 * 1800mm (H) | ||
HỆ THỐNG BƠM | Bơm chân không Piston quay (Cơ khí) | ||
Bơm chân không cánh quạt quay (Giữ) | |||
Rễ bơm chân không | |||
Bơm khuếch tán | |||
CÔNG NGHỆ | Mạ ion (Nguồn đa cung) | ||
MỤC TIÊU TIÊU BIỂU | Chrome, Titanium, zirconi, TiAl | ||
KHÍ GA | Đồng hồ đo lưu lượng khí (Ar, N2,) Argon, Nitơ | ||
ĐIỀU KHIỂN | PLC (Bộ điều khiển logic lập trình) | ||
HỆ THỐNG AN TOÀN | Vô số khóa liên động an toàn để bảo vệ người vận hành và thiết bị | ||
KẾT HỢP | Nước làm mát Recyle | ||
SỨC KHỎE | Máy sưởi, lên đến 300oC | ||
SỨC MẠNH TỐI ĐA. | 150KW (xấp xỉ) | ||
TIÊU THỤ ĐIỆN TỬ | 70KW (xấp xỉ) |
Thiết bị mạ PVD Sứ Sứ dùng công nghệ mạ ion để làm bay hơi các kim loại solide như Titanium, Chrome bằng nguồn hồ quang catốt và ngưng tụ các kim loại ion hóa trên bề mặt sản phẩm để tạo màng mỏng Nano trong môi trường chân không cao. Với khí phản ứng như: Nitơ tạo ra nhiều màu sắc khác nhau.
Thiết bị mạ PVD Sứ vệ sinh
1. Buồng chân không là một cửa mở thẳng đứng, nhà sản xuất thép không gỉ 304, đường kính trong của buồng chân không từ φ1400mm-Φ2000mm;
2. Hệ thống chân không bằng bơm cánh gạt quay, Bơm rễ và Bơm khuếch tán dầu hoặc Hiến pháp bơm phân tử;
3. Hệ thống lớp phủ sử dụng 1-2 từ tính tần số trung gian để điều khiển nguồn năng lượng phún xạ, có 1-2 cặp từ tính không cân bằng để điều khiển mục tiêu và có 1440 nguồn cung.
4. Nguồn năng lượng xung thiên hiệu quả cao;
5. Hệ thống khí hóa sử dụng lưu lượng kế khí sản xuất trong nước hoặc khí khối nhập khẩu, đồng hồ đo kiểm soát lưu lượng khí (trình diễn);
6. Hệ thống điều khiển điện thành lập mạch điện bị quá tải, cắt nguồn cấp nước, làm chết thiết bị báo động quang học;
7. Hệ thống điều khiển (màn hình cảm ứng + PLC), thông số chi tiết hiển thị thời gian thực, điều khiển hoàn toàn tự động toàn bộ quy trình sản xuất và thông số công nghệ bộ nhớ tự động.
Kích thước máy tùy chỉnh khác có sẵn dựa trên kích thước sản phẩm cụ thể và nhu cầu công suất.
Mô hình | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
Kích thước buồng bên trong | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
Loại cung cấp điện | Cung cấp năng lượng hồ quang, cung cấp năng lượng dây tóc, cung cấp năng lượng xung | ||||||||||
Kết cấu buồng chân không | Cấu trúc cửa trước dọc, hệ thống xả khí phía sau và buồng làm mát nước hai lớp | ||||||||||
Vật liệu buồng chân không | thép không gỉ 304 / 316L | ||||||||||
Chân không cuối cùng | 6.0x10-4Pa (dỡ, làm sạch, sấy buồng) | ||||||||||
Tốc độ bơm chân không | từ khí quyển đến 8,0 * 10-3Pa ≤15 phút | ||||||||||
Hệ thống bơm chân không | Bơm khuếch tán hoặc bơm phân tử + Bơm rễ + Bơm cơ + Bơm giữ (mô hình cụ thể có thể được lựa chọn theo yêu cầu của khách hàng) | ||||||||||
Nguồn hồ quang | 6 đơn vị hoặc 8 chiếc | 8 đơn vị hoặc 10 chiếc | 10 đơn vị hoặc 12 chiếc | 14 đơn vị hoặc 16 chiếc | 16 đơn vị hoặc 18 chiếc | ||||||
Cung cấp năng lượng thiên vị | 20KW / bộ | 20KW / bộ | 30KW / bộ | 40KW / bộ | 50KW / bộ | ||||||
Mô hình lái xe | Cách mạng và quay vòng hành tinh, điều chỉnh tốc độ tần số thay đổi (có thể điều khiển và điều chỉnh) | ||||||||||
Hệ thống nhiệt | Có thể điều khiển và điều chỉnh từ nhiệt độ phòng đến 450 ° C (Kiểm soát nhiệt độ PID) | ||||||||||
MFC | Hệ thống hiển thị và kiểm soát lưu lượng khí 3 đường hoặc 4 đường, hệ thống khí tự động chọn lọc | ||||||||||
Hệ thống làm mát | Chế độ làm mát tuần hoàn nước, tháp nước làm mát hoặc làm mát nước công nghiệp hoặc hệ thống làm mát sâu. (Do khách hàng cung cấp) | ||||||||||
Chế độ điều khiển | Chế độ tích hợp thủ công / tự động, vận hành màn hình cảm ứng, điều khiển PLC hoặc máy tính | ||||||||||
Tổng công suất | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
Báo động và bảo vệ | Báo động thiếu nước, quá dòng và quá điện áp, hở mạch và các tình trạng bất thường khác của máy bơm, mục tiêu, v.v. và thực hiện các biện pháp bảo vệ có liên quan và chức năng khóa liên động điện | ||||||||||
Khu vực thiết bị | W2,5m * L3,5m | W3m * L4m | W4m * L5m | W4,5m * L6m | W5m * L7m | ||||||
Thông số kỹ thuật khác | Áp suất nước 0,2MPa, Nhiệt độ nước ≤25 ° C, Áp suất không khí 0,5-0,8MPa | ||||||||||
Nhận xét | Cấu hình cụ thể của thiết bị sơn có thể được thiết kế theo yêu cầu quy trình của sản phẩm sơn |

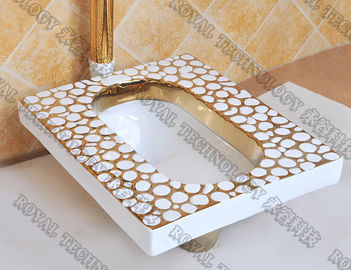

Mẫu sứ vệ sinh sứ PVD
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật, Royal Technology hân hạnh cung cấp cho bạn các giải pháp phủ tổng thể.
