Hệ thống lắng đọng UHV sử dụng catốt phún xạ làm nguồn lắng đọng PVD. Nó luôn luôn kết hợp với công nghệ phún xạ MF và công cụ phun DC cho các ứng dụng lớp phủ PVD trong nhà. Dựa trên các mục tiêu khác nhau và yêu cầu tốc độ lắng đọng phún xạ, Royal Technology cung cấp các đầu phun hình trụ và catốt phun phẳng, chủ yếu cho tốc độ lắng nhanh để đáp ứng nhu cầu lớp phủ sản xuất công nghiệp.
Hệ thống lắng đọng Magnetron chân không cao được thiết kế để mạ đồng, alumunium, nhựa, bảng mạch kim loại mạ lớp màng dẫn điện. Nó có thể ngưng tụ màng mỏng Nano trên đế. Ngoại trừ Ag phún xạ, nó cũng có thể ký gửi các mục tiêu Ni, Au, Ag, Al, Cr, thép không gỉ.

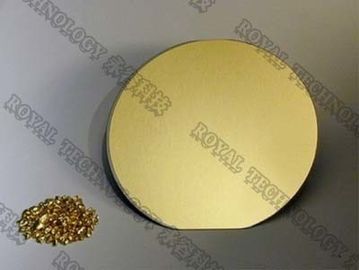

Nó có thể tạo ra các màng có độ đồng đều cao trên các chất nền khác nhau: panle nhựa, PC panle, Tấm nhôm, Tấm gốm, gốm Al2O3, AlN, Tấm silicon, v.v.

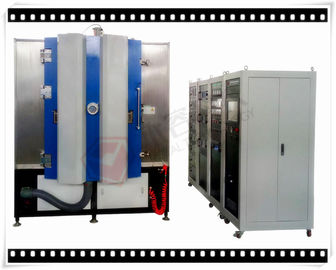

Bố trí thiết bị sơn phủ RTSP1215
Các ứng dụng thiết bị sơn phủ dòng RTSP loạt:
1. Có sẵn trên các chất nền của: Nhựa, Polyme, Kính và tấm gốm, Thép không gỉ, Tấm đồng, Tấm nhôm, v.v.

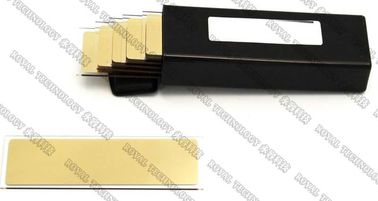

2. Để tạo màng Nano như: TiN, TiC, TiCN, Cr, CrC, CrN, Cu, Ag, Au, Ni, Al, v.v.
Các tính năng thiết kế của thiết bị sơn phủ dòng RT-SP:
1. Thiết kế chắc chắn, tốt cho không gian phòng hạn chế
2. Dễ dàng truy cập để bảo trì và sửa chữa
3. Hệ thống bơm nhanh cho năng suất cao
4. Vỏ điện tiêu chuẩn CE, tiêu chuẩn UL cũng có sẵn.
5. Tay nghề chế tạo chính xác
6. Chạy ổn định để đảm bảo sản xuất phim chất lượng cao.
Nguồn ion là bản gốc từ công ty Gencoa, thuộc tính:
1. Từ trường được tối ưu hóa để tạo ra chùm plasma chuẩn trực ở áp suất phún xạ tiêu chuẩn
2. Điều chỉnh tự động để gas duy trì dòng điện & điện áp không đổi - điều khiển tự động đa gas
3. Cực dương than chì và cực âm để bảo vệ chất nền khỏi bị nhiễm bẩn và cung cấp các thành phần có tuổi thọ cao
4. Cách điện tiêu chuẩn RF trên tất cả các nguồn ion
5. Làm mát trực tiếp cực dương và cực âm - chuyển đổi nhanh các bộ phận
6. Dễ dàng chuyển đổi các bộ phận catốt để cung cấp nhiều bẫy từ cho hoạt động điện áp thấp hơn hoặc chùm tia tập trung
7. Cung cấp điện quy định với phản hồi điều chỉnh khí để duy trì cùng một dòng điện mọi lúc
Hệ thống lắng đọng Magnetron chân không cao Thông số kỹ thuật:
MÔ HÌNH | RT1215-SP |
VẬT CHẤT | Thép không gỉ (S304) |
KÍCH THƯỚC CHAMBER | 001200 * 1500mm (H) |
LOẠI CHAMBER | Cấu trúc 1 cửa, dọc |
GÓI BƠM | Bơm VaneVacuum quay |
Rễ bơm chân không | |
Bơm phân tử treo | |
Bơm chân không cánh quạt quay hai giai đoạn | |
CÔNG NGHỆ | MF Magnetron phún xạ, Nguồn ion tuyến tính |
CUNG CẤP NĂNG LƯỢNG | Cung cấp năng lượng phún xạ + Cung cấp năng lượng thiên vị + Nguồn ion |
NGUỒN GỬI | 4 cặp Cathodes phún xạ MF + Nguồn ion + DC sputter |
ĐIỀU KHIỂN | Màn hình cảm ứng PLC + |
KHÍ GA | Đồng hồ đo lưu lượng khí (Ar, N2, C2H2, O2) Argon, Nitơ và Ethyne, Oxy |
HỆ THỐNG AN TOÀN | Vô số khóa liên động an toàn để bảo vệ người vận hành và thiết bị |
KẾT HỢP | Nước làm mát |
LÀM SẠCH | Nguồn phát sáng / Nguồn ion |
SỨC MẠNH TỐI ĐA. | 120KW |
TIÊU THỤ ĐIỆN TỬ | 70KW |
