Chốt và phụ kiện Máy mạ màng mỏng PVD / Nano Thin Film Hoàn thiện trang trí PVD
PVD phủ hoạt động như thế nào?
Kim loại rắn được hóa hơi hoặc ion hóa trong môi trường chân không cao và lắng đọng trên các vật liệu dẫn điện dưới dạng màng kim loại nguyên chất hoặc kim loại. Khi một loại khí phản ứng, như nitơ, oxy hoặc khí dựa trên hydrocarbon được đưa vào hơi kim loại, nó tạo ra lớp phủ nitride, oxit hoặc cacbua như dòng hơi kim loại, phản ứng hóa học với khí. Lớp phủ PVD phải được thực hiện trong buồng phản ứng chuyên dụng để vật liệu hóa hơi không phản ứng với bất kỳ chất gây ô nhiễm nào có mặt trong phòng.
Trong quá trình phủ PVD, các thông số quy trình được theo dõi và kiểm soát chặt chẽ để độ cứng của màng, độ bám dính, kháng hóa chất, cấu trúc màng và các đặc tính khác được lặp lại cho mỗi lần chạy. Lớp phủ PVD khác nhau được sử dụng để tăng khả năng chống mài mòn, giảm ma sát, cải thiện ngoại hình và đạt được các cải tiến hiệu suất khác.
Để ký gửi các vật liệu có độ tinh khiết cao như titan, crom hoặc zirconi, bạc, vàng, nhôm, đồng, thép không gỉ, quy trình vật lý của lớp phủ PVD sử dụng một trong một số phương pháp mạ PVD khác nhau, bao gồm:
Sự bốc hơi hồ quang
Bốc hơi nhiệt
DC / MF phún xạ (bắn phá các ion)
Lắng đọng tia ion
Mạ ion
Tăng cường phún xạ
Mỗi phương pháp này đều thuộc về thể loại bao trùm của lắng đọng hơi vật lý của Đá.
Thuộc tính màng mỏng PVD

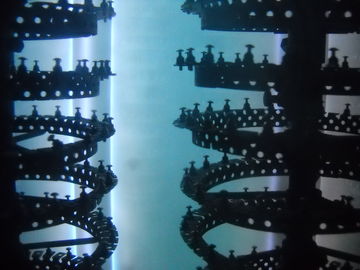

Chốt chính xác Máy ép màng mỏng PVD được áp dụng với các ốc vít và phụ kiện như ốc vít, bu lông, máy nghiền, phụ kiện, mũ được sử dụng trong mỹ phẩm, sản phẩm điện tử, máy móc cơ khí, ngành công nghiệp ô tô đang sử dụng rộng rãi công nghệ PVD để có được nhiều màu sắc Panton, phạm vi vàng, đen, xanh, xám, bạc, cầu vồng, đồng, vô địch, v.v.

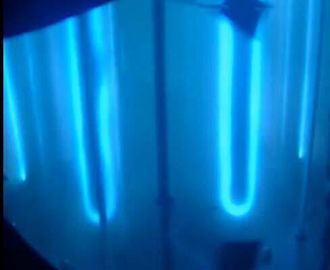

Chốt chính xác Các nguồn lắng đọng màng mỏng PVD
Các nguồn Arc Arc được lưu trữ để bay hơi mục tiêu kim loại rắn;
2 cặp catốt phún xạ không dao động MF để lắng đọng lớp màng mỏng than chì;
Cung cấp năng lượng cho máy bay ném bom ion để tạo thành khu vực plasma để xử lý trước;
Đơn vị nguồn ion tuyến tính Anode (tùy chọn) xử lý PACVD và PECVD;
Cryopump (Polycold) cho ngưng tụ phân tử nước (cho tùy chọn)

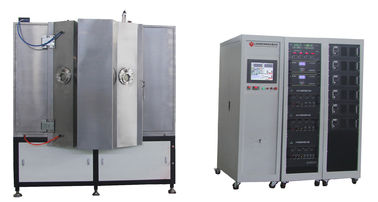

Chốt chính xác Cấu trúc máy màng mỏng PVD
1. Buồng hút chân không
2. Hệ thống bơm chân không rầm rộ (Gói bơm lùi)
3. Hệ thống bơm chân không cao (Bơm phân tử treo từ tính)
4. Hệ thống điều khiển và vận hành điện
5. Hệ thống cơ sở vật chất (Hệ thống phụ)
6. Hệ thống lắng đọng: cực âm phún xạ MF, cấp nguồn MF, nguồn ion cung cấp năng lượng thiên vị cho tùy chọn
Chốt chính xác PVD Thin Film Mạ Machin Performance
1. Áp suất chân không tối đa: tốt hơn 5.0 × 10 - 6 Torr.
2. Áp suất chân không hoạt động: 1.0 × 10 - 4 Torr.
3. Thời gian bơm: từ 1 atm đến 1.0 × 10 - 4 Torr≤ 3 phút (nhiệt độ phòng, buồng khô, sạch và trống)
4. Vật liệu kim loại hóa (phún xạ + bay hơi hồ quang): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, v.v.
5. Mô hình hoạt động: Hoàn toàn tự động / Bán tự động / Thủ công
Chốt chính xác Thông số kỹ thuật Machin màng mạ mỏng
MÔ HÌNH | RTAC1250-SPMF | ||||||
CÔNG NGHỆ | MF Magnetron phún xạ + mạ ion | ||||||
VẬT CHẤT | Thép không gỉ (S304) | ||||||
KÍCH THƯỚC CHAMBER | Φ1250 * H1250mm | ||||||
LOẠI CHAMBER | Xi lanh, dọc, 1 cửa | ||||||
HỆ THỐNG TẮT | Thiết kế độc quyền cho lắng đọng màng đen mỏng | ||||||
VẬT LIỆU TIỀN GỬI | Nhôm, Bạc, Đồng, Chrome, Thép không gỉ, Niken | ||||||
NGUỒN GỬI | 2 bộ Mục tiêu phún xạ hình trụ MF + 8 Nguồn hồ quang Cathodic + Nguồn ion cho tùy chọn | ||||||
KHÍ GA | MFC- 4 cách, Ar, N2, O2, C2H2 | ||||||
ĐIỀU KHIỂN | PLC (Bộ điều khiển logic lập trình) + | ||||||
HỆ THỐNG BƠM | SV300B - 1 bộ (Leybold) | ||||||
WAU1001 - 1 bộ (Leybold) | |||||||
D60T- 1 bộ (Leybold) | |||||||
Bơm phân tử Turbo: 2 * F-400/3500 | |||||||
ĐIỀU TRỊ | Cung cấp năng lượng thiên vị: 1 * 36 KW | ||||||
HỆ THỐNG AN TOÀN | Vô số khóa liên động an toàn để bảo vệ người vận hành | ||||||
KẾT HỢP | Nước lạnh | ||||||
ĐIỆN ĐIỆN | 480V / 3 pha / 60HZ (tuân thủ Hoa Kỳ) | ||||||
460V / 3 pha / 50HZ (tuân thủ châu Á) | |||||||
380V / 3 pha / 50HZ (tuân thủ EU-CE) | |||||||
BÓNG ĐÁ | L3000 * W3000 * H2000mm | ||||||
TỔNG KHỐI LƯỢNG | 7,0 T | ||||||
BÓNG ĐÁ | (L * W * H) 5000 * 4000 * 4000 MM | ||||||
THỜI GIAN CHU KỲ | 30 ~ 40 phút (tùy thuộc vào vật liệu nền, hình học cơ chất và điều kiện môi trường) | ||||||
SỨC MẠNH TỐI ĐA.. | 155 kw | ||||||
ĐIỆN AVERAGE TIÊU THỤ (APPROX.) | 75 kw |
Kích thước máy tùy chỉnh cũng có sẵn dựa trên các sản phẩm theo yêu cầu cụ thể.
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật, Royal Technology hân hạnh cung cấp cho bạn các giải pháp phủ tổng thể.
