| Tên thương hiệu: | ROYAL TECHNOLOGY |
| Số mẫu: | RTSP1200-PCB |
| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
Cơ sở kỹ thuật

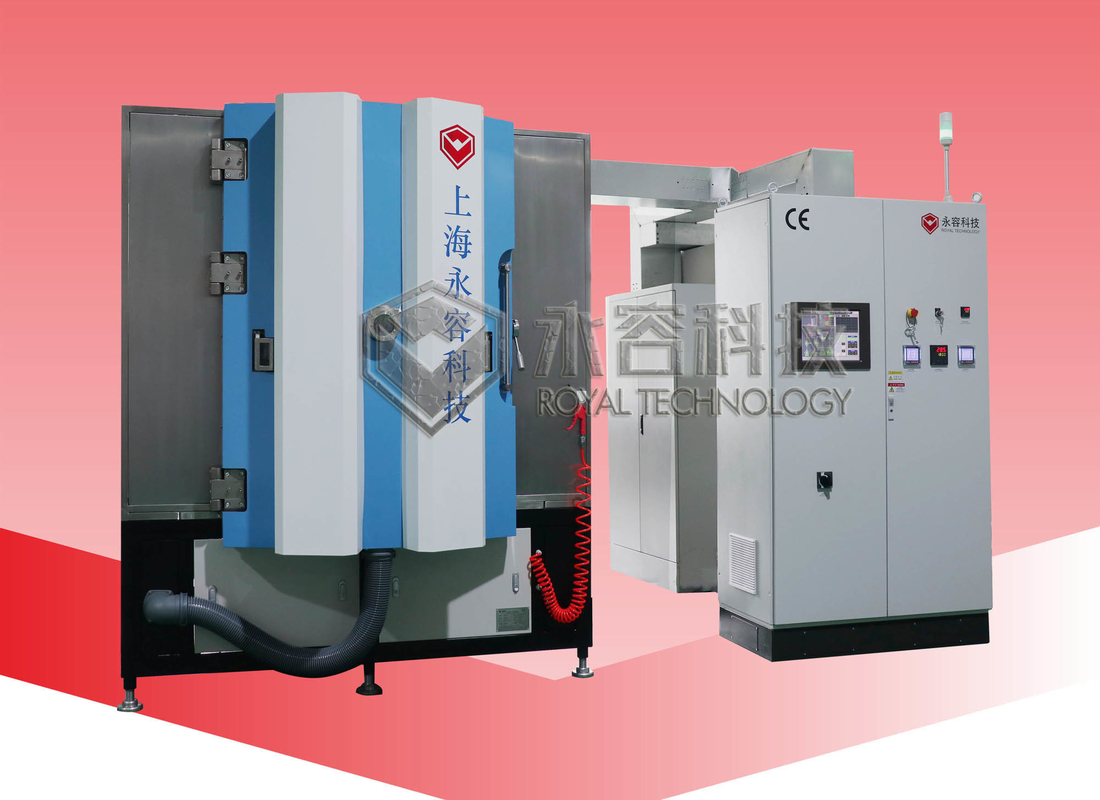

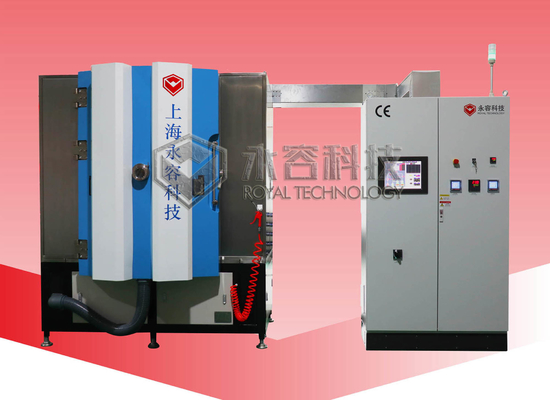

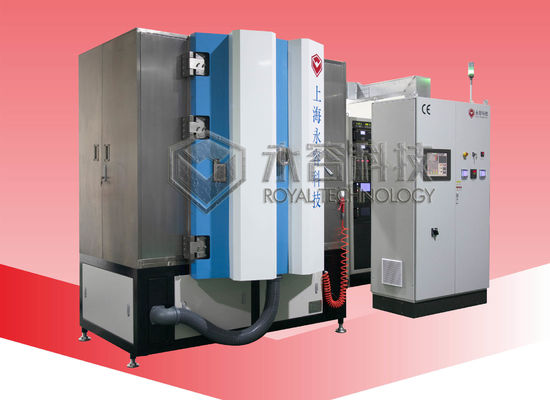

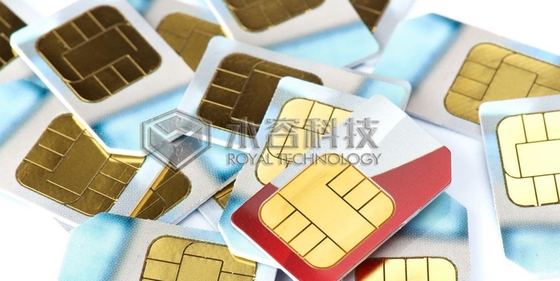

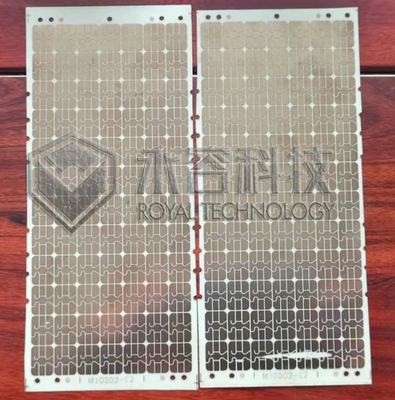

Máy RTSP1200-PCB là một thiết bị được thiết kế và sản xuất riêng cho PCB bằng công nghệ lắng đọng phun magnetron.
Bất cứ ai tham gia vào ngành công nghiệp PCB đều biết rằng PCB có kết thúc đồng trên bề mặt cần một lớp bảo vệ để bảo vệ nó khỏi bị oxy hóa và xấu đi,Trong khi đó, phim phải với độ cứng cao và chống mòn để đảm bảo tuổi thọ.
Công nghệ Hoàng gia đã dành 6 tháng trong nghiên cứu và phát triển, hơn 20 lần thử nghiệm để hoàn thành các quy trình lớp phủ thích hợp.chúng tôi đã giao máy sản xuất lớn đến trang web của khách hàng của chúng tôi với một kết quả hoàn thành cao.
Các đặc điểm chính
Các cathode lắng đọng nhiều lần cho tốc độ lắng đọng nhanh
Hệ thống bơm chân không mạnh mẽ cho chu kỳ ngắn
Nguồn ion tuyến anode để cải thiện độ dính và mật độ cao của các bộ phim lắng đọng
6 đơn vị dây chuyền gắn cathode phẳng tiêu chuẩn
Các quy trình sơn linh hoạt được áp dụng
Thiết kế cấu trúc mô-đun để trao đổi nhanh các cathode và mục tiêu
Đường ống dẫn phơi phơi
Áp dụng lớp phủ PVD (Physical Vapor Deposition) trên bảng mạch in (PCB) có thể cung cấp nhiều lợi ích về hiệu suất, bảo vệ và thẩm mỹ.Dưới đây là một cái nhìn tổng quan về cách các lớp phủ PVD có thể có lợi cho PCB:
Lợi ích của lớp phủ PVD trên PCB:
Kháng ăn mòn: Lớp phủ PVD có thể bảo vệ PCB khỏi sự ăn mòn do các yếu tố môi trường gây ra, kéo dài tuổi thọ của các thiết bị điện tử.
Tăng hiệu suất điện: Một số lớp phủ PVD có thể cải thiện độ dẫn điện của các dấu vết và thành phần PCB, giảm điện trở và mất tín hiệu.
Khả năng hàn: Lớp phủ PVD có thể tăng khả năng hàn của các tấm PCB và các thành phần, đảm bảo các khớp hàn đáng tin cậy trong quá trình lắp ráp.
Kháng mòn: Lớp phủ PVD có thể bảo vệ bề mặt PCB khỏi mài mòn, trầy xước và mài mòn trong khi xử lý và sử dụng.
Quản lý nhiệt: Một số lớp phủ PVD cung cấp các tính chất quản lý nhiệt, giúp tiêu tan nhiệt và cải thiện hiệu suất tổng thể của các thiết bị điện tử.
Vẻ đẹp: Lớp phủ PVD có thể cung cấp một kết thúc trực quan hấp dẫn cho PCB, thêm một yếu tố trang trí cho các sản phẩm điện tử.
Các loại lớp phủ PVD phổ biến cho PCB:
Titanium Nitride (TiN): Cung cấp khả năng chống ăn mòn tuyệt vời, chống mòn, và kết thúc màu vàng.
Titanium Carbon Nitride (TiCN): Kết hợp các tính chất của TiN và cải thiện độ cứng để tăng khả năng chống mòn.
Aluminium Titanium Nitride (AlTiN):Cung cấp khả năng chống oxy hóa và ổn định ở nhiệt độ cao.
Áp dụng lớp phủ PVD trên PCB:
Làm sạch và chuẩn bị: Bề mặt PCB được làm sạch kỹ lưỡng và chuẩn bị để đảm bảo sự dính thích hợp của lớp phủ PVD.
PVD Deposition:PCB được đặt trong buồng PVD, nơi vật liệu lớp phủ mong muốn được bốc hơi và lắng đọng trên bề mặt trong điều kiện chân không.
Độ dày được kiểm soát:Độ dày của lớp phủ PVD có thể được kiểm soát chính xác để đáp ứng các yêu cầu của thiết kế PCB.
Đảm bảo chất lượng: Kiểm tra sau lớp phủ thường được thực hiện để xác minh sự đồng nhất, dính và chất lượng tổng thể của lớp phủ.
Bằng cách sử dụng lớp phủ PVD trên PCB, các nhà sản xuất có thể nâng cao hiệu suất, độ bền và sự hấp dẫn thẩm mỹ của các thiết bị điện tử trong khi đảm bảo độ tin cậy lâu dài của chúng.
Thông số kỹ thuật
| Mô tả | RTSP1200-PCB |
| Ưu điểm |
Quá trình thân thiện với môi trường Chi phí sản xuất thấp hơn nhiều so với quy trình điện áp kim loại thông thường Chống ăn mòn và mòn tuyệt vời Mật độ hông và đồng nhất cao Độ dày phim có thể được kiểm soát tốt |
| Phim lưu trữ |
Au vàng, Ag bạc, Cu đồng các bộ phim dẫn điện; Các gia đình kim loại chống ăn mòn: Tantal ((Ta), Nickel (Ni), Chrome (Cr), Zirconium ((Zr) vv. Phim hợp chất: phim kim loại dựa trên cacbon, phim kim loại nitrid. |
| Phòng khai |
Phòng xi lanh với định hướng dọc, cấu trúc một cửa với phương pháp mở phía trước Kích thước bên trong phòng: φ1200 * H1500mm |
| Khối lượng tải (tối đa) | Hệ thống thùng lái trung tâm, với Maxφ1000mm *H1100 |
| Nguồn ký quỹ | 4 ống cathode phun phẳng + 1 miếng kẹp gắn để nâng cấp |
| Năng lượng lắng đọng phun | Tối đa 30KW |
| Sức mạnh Bias xung | Tối đa 30KW |
| Dấu chân (L*W*H) | 5000*5000*4500mm |
| Tiêu thụ năng lượng |
Tối đa 105KW Trung bình:50KW |
| Hệ thống vận hành và điều khiển |
Tiêu chuẩn CE Màn hình cảm ứng Mitsubishi PLC+ Chương trình hoạt động với dự phòng |
Các cấu hình này là tiêu chuẩn, cho một thị trường đang phát triển cụ thể và lớp phủ đặc biệt mới, các cấu hình và sửa đổi tùy chỉnh có sẵn theo yêu cầu.
Đào tạo quy trình vận hành và sơn cho khách hàng
