| Tên thương hiệu: | ROYAL |
| Số mẫu: | RTAC-SP |
| MOQ: | 1 |
| giá bán: | Negoitable |

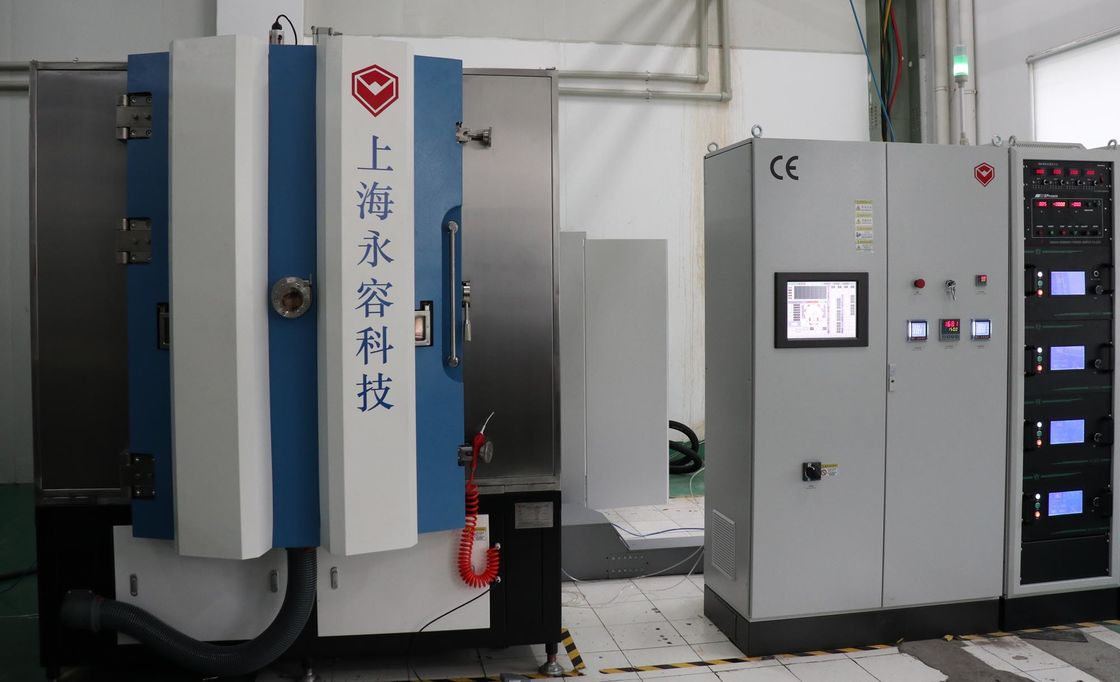

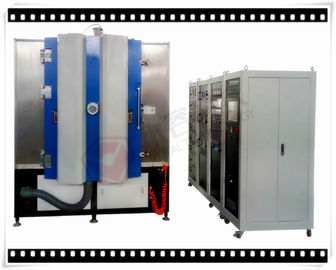

Thiết bị lắng đọng Au Gold Sputtering, Máy lắng đọng PVD Silver/Gold, Hệ thống phun PVD bằng phim dẫn điện
Tóm lại:Quá trình DPC- Direct Plating Copper là một công nghệ lớp phủ tiên tiến được áp dụng với các ngành công nghiệp LED / bán dẫn / điện tử.Sự lắng đọng màng dẫn điện Cooper trên Oxit nhôm (Al2O3)Các chất nền AlN bằng công nghệ phun chân không PVD, so với sản xuất truyền thống
phương pháp: DBC LTCC HTCC, chi phí sản xuất thấp hơn nhiều là tính năng cao của nó.
Nhóm công nghệ Hoàng gia đã giúp khách hàng của chúng tôi phát triển quá trình DPC thành công với công nghệ phun PVD.
Từ khóa:Các bộ phận niêm phong gốm, quy trình DPC, Hệ thống phun đồng PVD, Chip gốm LED với lớp phủ Cooper, Al2O3, AlN Ceramic Circuit Boards, Al2O3 tấm trên LED, bán dẫn
Các ứng dụng củaDPC:
· HBLED
· Các chất nền cho các tế bào tập trung năng lượng mặt trời
· Bao bì bán dẫn điện bao gồm điều khiển động cơ ô tô
· Điện tử quản lý năng lượng ô tô lai và điện
· Các gói cho RF
· Máy vi sóng
Hiệu suất công nghệ DPC
Các vật liệu nền khác nhau: gốm (Al3O2, AlN), thủy tinh và Si
Đặc điểm:
Thông số kỹ thuật
1. áp suất chân không cuối cùng: tốt hơn 9,0 * 10-5Bố.
3. Bơm xuống Thời gian: từ atm đến 1.0 × 10-3Pa≤15 phút (nhiệt độ phòng, khô, sạch và trống không)
4Nguồn lắng đọng: Gencoa magnetron sputtering cathodes, hướng cung cathodes, Ion source
5. Mô hình hoạt động: đầy đủ tự động / bán tự động / thủ công
6Nhiệt độ: từ nhiệt độ phòng lên đến tối đa 500 °C,
9Nguồn ion cho quá trình PECVD và PA PVD.

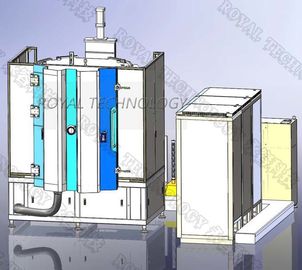

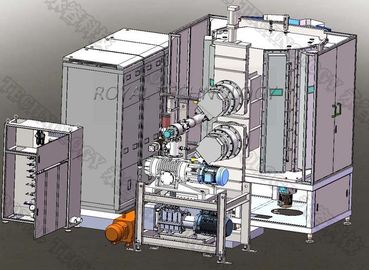

Máy sơn chân không chứa hệ thống hoàn chỉnh chính được liệt kê dưới đây:
1Phòng chân không.
1.1 Kích thước: đường kính bên trong: 1200mm
Độ cao bên trong: 1500mm
1.2 Vật liệu: Phòng chân không SUS304
Cửa và sườn cửa SUS304
Cấu trúc củng cố buồng: thép nhẹ SS41, với xử lý bề mặt hoàn thiện sơn.
Chassis khoang SS41 thép nhẹ với xử lý bề mặt sơn.
1.3 Bộ chắn phòng: SUS304
1.4 View Window: 2 trên cửa
1.5 Máy phun gió phòng chân không (bao gồm bộ làm câm)
1.6 Cửa: Vật liệu SUS304
2. RouthùngHệ thống bơm chân không:
Máy bơm chân không cánh quạt xoay dầu + Bơm giữ
3Hệ thống bơm chân không cao: Máy bơm phân tử treo từ tính - 2 bộ
4Hệ thống điều khiển và vận hành điện - PLC + Hệ thống điều hành màn hình cảm ứng:
Nhà cung cấp:
PLC: Mitsubishi + màn hình cảm ứng (Sản xuất tại Trung Quốc)
Các bộ phận điện tử: Schneider, Omron.
Hệ thống bảo vệ an toàn:Nhiều khóa an toàn để bảo vệ người vận hành và thiết bị (nước, khí hiện tại, nhiệt độ v.v.)
Hệ thống quy trình sơn: Quản lý và tự động hóa quy trình.
4.1 Vòng mạch chính: Chuyển bộ ngắt không an toàn, công tắc điện từ, C/T theo kiểu hàng loạt
4.2 Nguồn cung cấp điện: Nguồn cung cấp điện DC/MF + Nguồn cung cấp điện DC Arc + Nguồn cung cấp điện Bias
4.3 Hệ thống kiểm soát lắng đọng
4.4 Hệ thống vận hành: Màn hình cảm ứng + PLC, điều khiển công thức và ghi lại dữ liệu, tắt tự động, sơ tán tự động, lớp phủ tự động
4.5 Hệ thống đo
Áp suất chân không: Máy đo chân không: Pirani + Penning gauge + Full range vacuum gauge -- Europe brand
Thiết bị đo nhiệt độ: Thermo-couple
MFC: Máy điều khiển dòng chảy khối lượng (bốn cách),
4.6 Hệ thống báo động: Ánh khí nén, dòng nước làm mát, hoạt động sai
4.7 Chỉ số tải điện: Chỉ số điện áp và chỉ số dòng tải
5Hệ thống đặt hàng
5.1 Nguồn lắng đọng: Đường cathode phun + Nguồn cung + Nguồn ion
5.2 Vật liệu lắng đọng: đồng, nhôm, Chrome, bạc, vàng, SS, titan v.v.
6.Hệ thống con
6.1 Hệ thống điều khiển van khí nén
6.2 Hệ thống nước làm mát:Bơm dòng chảy nước và hệ thống van chuyển mạch
7Môi trường làm việc
Không khí nén: 5~8kg/cm2
Nước làm mát: Nhiệt độ nước: 20 ~ 25 °C, 200 lít/phút,
Áp suất nước: 2 ~ 3 kg/cm2,
Năng lượng: 3 giai đoạn 380V 50Hz ((60Hz), 130kVA, tiêu thụ điện trung bình: 60KW
Khu vực lắp đặt: (L*W*H)4400*3200*2950mm
Khí thải: Khí thở cho máy bơm cơ khí
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật, Công nghệ Hoàng gia được vinh dự để cung cấp cho bạn các giải pháp sơn tổng thể.
