Máy lắng đọng màng che chắn EMI, hệ thống bay hơi nhiệt đa chức năng và hệ thống phun phủ DC

                Máy lắng đọng phim bảo vệ EMI, hệ thống bốc hơi nhiệt đa chức năng và hệ thống sơn phun DC

Tóm lại:

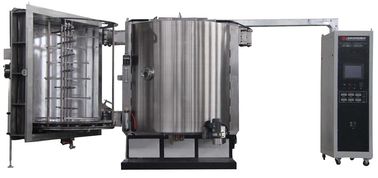

RTEP1616-SPDC Vacuum Metalizing Machine được thiết kế đặc biệt cho EMI che chắn lắng đọng phim mỏng, được sử dụng rộng rãi trong các thiết bị viễn thông, máy tính, máy tính xách tay, điện tử tiêu dùng,thiết bị gia dụng, hàng không vũ trụ và quân sự.

Khách hàng của chúng tôi là: Sumgsung, Apple, Lenovo, nhà sản xuất điện tử Huawei.

Kích thước buồng đường kính 1600mm và chiều cao 1600mm có thể chứa nhiều sản phẩm khác nhau.

Tính chất của phim bảo vệ EMI

1) Độ dày phim: 1,5 ~ 3 micron tùy thuộc vào yêu cầu.

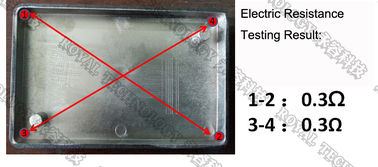

2) Chống phim: (ohm) tốt hơn 0,5Ω

3) Độ bám: băng 3M810 > 5B

Quá trình sơn bằng phim bảo vệ EMI

4) DC Sputtering Stainless Steel

5) Sự lắng đọng đồng bằng cách bốc hơi nhiệt

6) DC Sputtering Stainless Steel, phủ đầy trên lớp phim Cu.

Tính năng kim loại hóa chống nhiễu điện từ

1) Cấu trúc 2 cửa và tốc độ bơm nhanh cho năng suất cao
2) Khung màn hình cảm ứng thân thiện với điều khiển PLC

3) Thiết kế phần mềm thân thiện với con người để sản xuất ổn định và chất lượng cao.

4) Tỷ lệ sử dụng mục tiêu phun cao đảm bảo chi phí sản xuất thấp.

5) Đồng nhất tốt và dính tuyệt vời

6) Khái niệm thiết kế tiên tiến cho hiệu suất tốt hơn để tăng hiệu quả sản xuất và tỷ lệ đủ điều kiện.

7) Thiết bị nguồn ion để làm sạch plasma và xử lý hoạt động bề mặt để cải thiện độ dính.

Ưu điểm kim loại hóa chân không PVD:

Kết thúc được lắng đọng bằng cách sử dụng một quy trình xanh thân thiện với môi trường, không ô nhiễm;
Hiệu quả cao và đồng nhất tuyệt vời.
Sản xuất khối lượng lớn, chi phí thấp, giải pháp lý tưởng cho nhu cầu sản xuất hàng loạt.

Hiệu suất lớp phủ EMI

Vật liệu sơn:Ni, Cr, Cu, vật liệu thép không gỉ

Độ dày phim: 1,5 ~ 3 micron tùy thuộc vào yêu cầu.

Chống phim: (ohm) tốt hơn 0,5Ω

Chất bám: băng 3M810 > 5B

Loại:

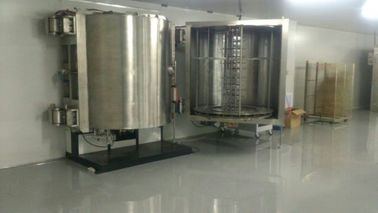

• Định hướng dọc, xi lanh, cấu trúc 2 cửa, mở phía trước.

Thông số kỹ thuật:

• Hiệu suất

1. áp suất chân không cuối cùng: tốt hơn 5,0 × 10^-6Torr.

2. áp suất chân không hoạt động: 1,0 × 10^{- 4}Torr

3. Bơm xuống Thời gian: từ 1 atm đến 1,0 × 10^{- 4}Torr≤5 phút (nhiệt độ phòng, khô, sạch và trống không)

4Vật liệu kim loại hóa (bốc hơi): Thép không gỉ, đồng

5. Mô hình hoạt động: đầy đủ tự động / bán tự động / thủ công

• Cấu trúc

Máy sơn chân không chứa hệ thống hoàn chỉnh chính được liệt kê dưới đây:

1Phòng chân không.
1.1 Kích thước: Diameter bên trong 1600mm

Độ cao bên trong: 1600mm

Chiều cao hữu ích: 1265mm

Tổng chiều cao: 1420mm

1.2 Vật liệu: Phòng chân không SUS304

Cửa và sườn cửa SUS304

Cấu trúc củng cố buồng: thép nhẹ SS41, với xử lý bề mặt hoàn thiện sơn.

Chassis khoang SS41 thép nhẹ với xử lý bề mặt sơn.

1.3 Vệ chắn phun và bốc hơi: SUS304

1.4 Cửa sổ nhìn: trên cửa phòng

1.5 Máy phun gió phòng chân không (bao gồm bộ làm câm)

1.6 Cửa: SUS304 vật liệu Diameter 1600mm Inner Height: 1600mm

1.7 Hệ thống điều khiển lắng đọng: điều khiển trung tâm tối đa 1400mm*1265mm

1.8 Động cơ lái: 1/2 mã lực

1.9 Khả năng bốc hơi: 1 bộ/cửa

DC Sputtering Power: 1 bộ

Kích thước cathode phun: 125 * 1400mm

2. Hệ thống bơm chân không thô

2.1 Máy bơm chân không xoay kín dầu - Leybold

a: Tốc độ bơm: 640 m3/h

2.2 Bơm rễ - Leybold

a: Tốc độ bơm:4400 m3/h

2.3 Máy van chân không thô: mô hình khí nén

2.4 Dây ống chân không: 6 ′′ và 8 ′′ vật liệu SUS304

2.5 Van thông gió chân không: mô hình điện từ 3/8

3Hệ thống bơm chân không cao

3.1 Máy bơm khuếch tán dầu: RTDP-36

a. Tốc độ bơm: 40000L/S

b. Áp suất chân không tối đa: tốt hơn 10^-7Torr.

c. Năng lượng sưởi ấm: 3Phase, 21KW.

d. Tiêu thụ dầu: 9 lít

3.2 Bẫy lạnh: 36 ̊, nước làm mát chống lại dòng dầu trở lại

3.3 Máy van chân không cao: khí nén

3.4 Ventil tuyến trước: khí nén

4Hệ thống điều khiển và vận hành điện

4.1 Vòng mạch chính: Chuyển bộ ngắt không an toàn, công tắc điện từ,
C/T theo kiểu hàng loạt

4.2 Khả năng bốc hơi

4.3 Hệ thống điều khiển bay hơi

4.4 Năng lượng phun, mô hình DC

4.5 Hệ thống điều khiển: PLC + Màn hình cảm ứng tự động/bản tay

4.6 Hệ thống vận hành: Màn hình cảm ứng + màn hình hiển thị

4.7 Hệ thống đo áp suất chân không

Máy đo chân không: Trung tâm Leybold 2 1 bộ

Cụ thể: 760 Torr ~ 10^-7Torr 1 bộ

4Hệ thống báo động:

Áp suất không khí nén thấp hơn: âm thanh báo động

Dòng nước làm mát thấp hơn: âm thanh báo động

Hoạt động sai: âm thanh báo động

4.9 Chỉ số tải điện: Chỉ số điện áp và chỉ số dòng tải

5. Hệ thống con

5.1 Hệ thống điều khiển van khí nén

5.2 Hệ thống nước làm mát: ống dẫn dòng nước và hệ thống van chuyển mạch

5.3 Polycold (-120 ~ -145 °C) Cryopump 1 bộ

Mô hình: MaxCool-2500L

Trọng lượng tối đa: 2500W

Tốc độ bơm: 14000L/s.

6Hệ thống đặt hàng

6.1 Nguồn phun

a. Mục tiêu phun ốp 125mm*1400mm* 12~14mm - 1 bộ

b. Shutter 1 bộ

c. Máy điều khiển dòng chảy khối lượng: khí Ar ¢ 1 bộ

d. Nguồn cung cấp năng lượng phun: DC 60KW 1 bộ

6.2 Nguồn bay hơi

a. Nguồn bốc hơi tungsten

b. Nguồn cung cấp điện bốc hơi: 20kVA

c. Thiết bị nguồn ion và nguồn điện

• Môi trường làm việc

Không khí nén: 5~8kg/cm²

Nước làm mát: Nhiệt độ nước: 20 ~ 25 °C, 200 lít/phút,
Áp suất nước: 2 ~ 3 kg/cm²

Năng lượng: 3 giai đoạn 380V 50Hz ((60Hz), 160kVA

Khu vực lắp đặt: (L*W*H) 6500*5500*2700mm

Khí thải: Khí thở cho máy bơm cơ khí

Chúng tôi đã cố gắng thiết kế và phát triển các quy trình sơn phù hợp nhất cho các bộ phận 3D khác nhau, đáp ứng yêu cầu sản xuất của khách hàng.Vì vậy, chúng tôi cung cấp các giải pháp sơn tổng thể cho sơn EMI.

Nếu hệ thống sơn tùy chỉnh được yêu cầu, vui lòng chia sẻ suy nghĩ và ý tưởng của bạn với nhóm của chúng tôi và gửi thông số kỹ thuật sản phẩm của bạn, chúng tôi sẽ làm việc cùng nhau để sắp xếp các giải pháp tốt nhất.

Dịch vụ sơn EMI có sẵn, máy sơn EMI

Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật, Công nghệ Hoàng gia được vinh dự để cung cấp cho bạn các giải pháp sơn tổng thể.
