Máy Pha tạp Điện từ Mạch Trong Tần số / Hệ thống Xạ Đạc MF
Phun siêu âm là một phương pháp xử lý bề mặt PVD Ion Plating. Nó có thể được sử dụng để sản xuất phim hướng dẫn hoặc không dẫn điện, trên nhiều loại vật liệu: kim loại, thủy tinh, gốm, nhựa, hợp kim kim loại. Khái niệm lắng đọng: vật liệu phủ (mục tiêu, cũng được đặt tên catốt) và các miếng làm việc (chất nền, còn gọi là cực dương) được đặt vào buồng chân không và áp suất giảm. Sự xáo trộn được bắt đầu bằng cách đặt mục tiêu dưới một điện áp khác và đưa ra khí Argon tạo thành các ion argon (phát ra ánh sáng). Các ion argon tăng tốc hướng tới mục tiêu quá trình và loại bỏ các nguyên tử mục tiêu. Các nguyên tử tán xạ này sau đó được cô đọng lại trên bề mặt và hình thành nên lớp rất mỏng và độ đồng nhất cao. Các màu khác nhau có thể đạt được bằng cách đưa các khí phản ứng như nitơ, oxi hoặc axetylen vào trong khí hte sputter trong quá trình phủ.
Các mô hình phún xạ Magnetron: Máy phát điện DC, xáo trộn MF, RF Sputtering
MF Sputtering là gì?
So với DC và tán xạ RF, thổi tần số trung bình đã trở thành một kỹ thuật thổi mỏng màng chính để sản xuất lớp phủ tổng thể, đặc biệt cho việc lắng đọng màng của các lớp màng điện môi và không dẫn điện trên bề mặt như lớp phủ quang, tấm pin mặt trời, nhiều lớp , phim vật liệu composite vv
Nó thay thế RF sputtering do nó hoạt động với kHz chứ không phải là MHz cho tốc độ lắng đọng nhanh hơn nhiều và cũng có thể tránh được mục tiêu ngộ độc trong quá trình lắng đọng phim mỏng như DC.
Mục tiêu phát tán mực MF luôn tồn tại với hai bộ. Hai cathode được sử dụng với dòng điện AC chuyển qua lại giữa chúng làm sạch bề mặt mục tiêu với mỗi lần đảo ngược để giảm điện tích phát ra trên điện môi dẫn đến êlectri có thể đẩy các giọt vào plasma và ngăn sự phát triển màng mỏng đồng nhất --- đó là những gì chúng ta gọi là Target Poisoning.
Hiệu suất của hệ thống làm máng MF
1. Áp suất chân không tối đa: tốt hơn 5.0 x 10-6 Torr.
2. Áp suất hút: 1,0x10-4 Torr.
3. Thời gian bơm: Từ 1 atm đến 1.0 x 10-4 Torr≤ 3 phút (nhiệt độ phòng, phòng sạch, khô và trống rỗng)
4. Metalizing vật liệu (Sputtering + Bốc hơi hồ quang): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, vv
5. Mô hình hoạt động: Toàn tự động / bán tự động / thủ công
Cấu trúc hệ thống phún xạ
Máy phủ chân không chứa hệ thống hoàn chỉnh chính được liệt kê dưới đây:
1. Phòng hút chân không
2. Hệ thống bơm chân không rò rỉ (gói bơm bơm)
3. Hệ thống bơm chân không cao (Bơm phân tử từ tính treo)
4. Hệ thống điều khiển và điều khiển điện
5. Hệ thống tiện nghi (Hệ thống phụ)
6. Hệ thống lắng đọng: Đốt catốt MF, nguồn điện MF, nguồn cung cấp IAS đơn giản cho các tùy chọn

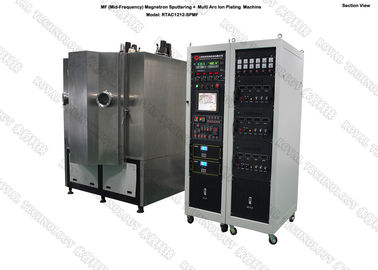

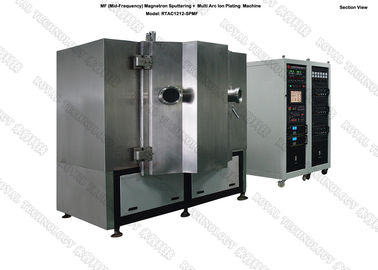

Hệ thống phún xạ MF RTSP1212-MF
MÔ HÌNH | RTSP1212-MF | ||||||
CÔNG NGHỆ | Máy phun mờ Magnetron MF + Mạ Ion | ||||||
VẬT CHẤT | Thép không gỉ (S304) | ||||||
KÍCH THƯỚC | Φ1250 * H1250mm | ||||||
LOẠI TRẠM | Xilanh, dọc, 1 cửa | ||||||
Hệ thống phun | Thiết kế độc quyền cho việc lắng đọng phim đen mỏng | ||||||
Vật liệu vứt bỏ | Nhôm, bạc, đồng, Chrome, thép không gỉ, Niken | ||||||
NGUỒN BIỂN | 2 bộ Mục tiêu xi măng trụ MF + 8 Nguồn cung cấp Cathodic Arc | ||||||
KHÍ GA | MFC-4 cách, Ar, N2, O2, C2H2 | ||||||
ĐIỀU KHIỂN | PLC (Programmable Logic Controller) + | ||||||
HỆ THỐNG POMP | SV300B - 1 bộ (Leybold) | ||||||
WAU1001 - 1 bộ (Leybold) | |||||||
D60T- 2 giây (Leybold) | |||||||
Bơm phân tử Turbo: 2 * F-400/3500 | |||||||
CHĂM SÓC SỨC KH PREE | Nguồn cung cấp xung: 1 * 36 KW | ||||||
HỆ THỐNG AN TOÀN | Nhiều khóa an toàn để bảo vệ các nhà khai thác | ||||||
Làm lạnh | Nước lạnh | ||||||
ĐIỆN ĐIỆN | 480V / 3 giai đoạn / 60HZ (tuân thủ Hoa Kỳ) | ||||||
460V / 3 pha / 50Hz (phù hợp với châu Á) | |||||||
380V / 3 pha / 50HZ (tuân thủ theo EU-CE) | |||||||
Dấu chân | L3000 * W3000 * H2000mm | ||||||
TỔNG KHỐI LƯỢNG | 7,0 T | ||||||
Dấu chân | (L * W * H) 5000 * 4000 * 4000 MM | ||||||
THỜI GIAN CHU KỲ | 30 ~ 40 phút (tùy thuộc vào chất liệu nền, bề mặt hình học và điều kiện môi trường) | ||||||
SỨC MẠNH TỐI ĐA.. | 155 KW | ||||||
ĐIỆN T AV TIÊU DÙNG (APPROX.) | 75 KW |
Chúng tôi có nhiều mô hình cho lựa chọn của bạn!
Xin vui lòng liên hệ với chúng tôi để biết thêm chi tiết, Royal Technology vinh dự cung cấp cho bạn tổng số các giải pháp phủ.
