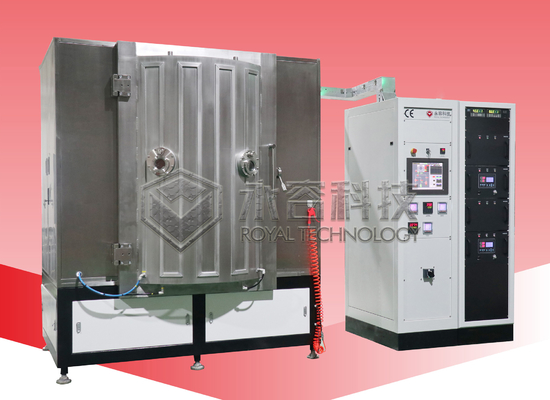

Gương ô tô Máy ép kim loại chân không / Nhôm, Hệ thống kim loại hóa chân không cho Gương ô tô Chrome
Giới thiệu Máy ép kim loại chân không trên gương ô tô
Máy có 2 tecniques: nguồn bốc hơi nhiệt và nguồn catốt phún xạ magnetron.Đó là linh hoạt cho các ứng dụng gương khác nhau.
Phún xạ Magnetron là một quá trình phủ plasma, theo đó vật liệu phún xạ được đẩy ra do sự bắn phá của các ion vào bề mặt mục tiêu.Buồng chân không của máy phủ PVD được làm đầy bằng khí trơ, chẳng hạn như argon.Bằng cách đặt một điện áp cao, một sự phóng điện phát sáng được tạo ra, dẫn đến gia tốc của các ion đến bề mặt mục tiêu và một lớp phủ plasma.Các ion argon sẽ đẩy các vật liệu phún xạ ra khỏi bề mặt mục tiêu (phún xạ), dẫn đến một lớp phủ rải rác trên các sản phẩm phía trước mục tiêu

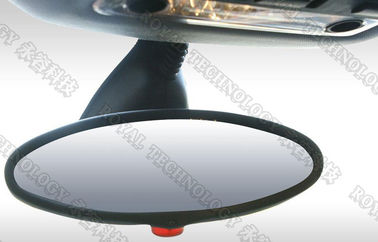

Nguồn bay hơi nhiệt là dây tóc vonfram để Cr hoặc Al bay hơi và nhận được lớp Chrome / nhôm trên thủy tinh để tạo thành các tấm gương phản chiếu cao.
Nói chung, phún xạ Magnetron để làm văng vật liệu Chrome, Thép không gỉ;Al và Cu lắng đọng với nguồn bay hơi nhiệt.
Tính năng máy ép kim loại chân không gương ô tô
1. Buồng chân không là một cấu trúc cửa đơn kiểu thẳng đứng được làm bằng thép không gỉ.Kích thước buồngΦ1400 ~ 2500mm
2. Hệ thống chân không bao gồm máy bơm cơ học, máy bơm rễ và máy bơm khuếch tán.
3. Hệ thống phủ cho 10 ~ 28 cung hoặc 1 ~ 4 cung cột hoặc cung phẳng.
4. Nguồn điện thiên vị xung công suất cao.
5. Hệ thống bơm hơi có 1 ~ 4 bộ thiết bị điều khiển lưu lượng khối lượng và màn hình hiển thị lưu lượng khí.
6. Hệ thống điều khiển điện được trang bị các thiết bị âm thanh và ánh sáng cảnh báo quá tải mạch, cắt nước và ngắt khí.
7. Hệ thống điều khiển (màn hình cảm ứng + PLC) hiển thị các thông số chi tiết theo thời gian thực và điều khiển toàn bộ quá trình sản xuất hoàn toàn tự động theo chế độ chạy tự động.

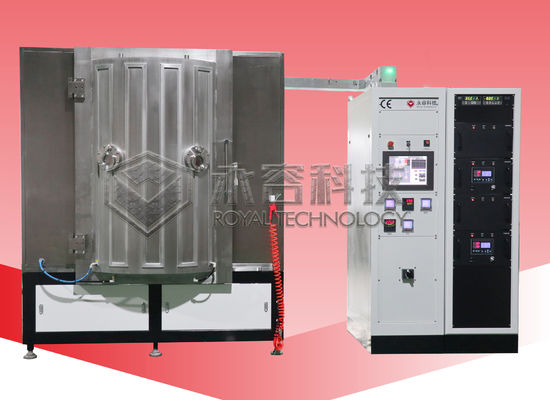

Mô hình máy ép kim loại chân không trên ô tô
Mô hình hệ thống | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
Kích thước phòng | Đường kính | 1200 mm | 1400 mm | 1600 mm |
Chiều cao | 1400 mm | 1600 mm | 1800 mm | |
Chính Màn biểu diễn |
Áp suất cuối cùng | 10-4Pa | ||
Áp suất hoạt động | Từ 1 ATM đến 5x10-5 Pa trong vòng 15 phút (Không tải) | |||
Xem Windows | Bộ | 1 | ||
Số lượng Filaments |
Pcs | 18 ~ 22 | 20 ~ 24 | 20 ~ 26 |
Bơm Hệ thống |
Trước lớp bơm |
70 L / S | 150 L / S | 150 L / S |
Máy bơm rễ | 600L / S | 1200L / S | 1200L / S | |
Bơm khuếch tán | 17500L / S | 30000L / S | 60000L / S | |
Bơm giữ | 30 L / S | |||
Hệ thống giám sát lớp | Màn hình tinh thể | Cảm biến đơn / Đầu cảm biến sáu chiếc | ||
Máy đo chân không | 1 ATM ~ 10-4 Pa | |||
Hộp điều khiển | Bộ | 1 | ||
Bay hơi Nguồn cấp |
30KW | 35KW | 50KW | |
Mục tiêu phún xạ | Pcs | 2 ~ 4 | ||
Bay hơi Nguồn cấp |
RF hoặc DC | |||
Vận hành hệ thống | Tự động / Thủ công | |||
Nước làm mát lưu lượng dòng chảy |
100 L / phút | 120 L / phút | 150 L / phút | |
Chân không cao Van nước |
24 inch | 36 inch | 36 inch | |
Van thô | 6 inch | 6 inch | 8 inch | |
Van đường trước | 6 inch | |||
Van rò rỉ | 2 inch | |||
Van giữ (quyền mua) |
1 inch | |||
Tháp làm mát | 15 RT (Áp suất nước: 4kg / cm2; Giảm áp suất: 2kg / cm2) | |||
Nước làm mát | Đầu vào: 18 ℃;Cửa ra: 25 ℃;Tiêu chuẩn: 20 ± 1 ℃ | |||
Hệ thống điều khiển điện | PLC | |||
Tổng công suất Yêu cầu |
75KW | 85KW | 95KW | |
Môi trường Yêu cầu |
Phòng sạch Class 100.000;Sàn Epoxy;Điều hòa không khí;Nhiệt độ. 25 ± 3 ℃;HUM50 ± 10 |
Công nghệ Hoàng Gia cung cấp toàn bộ kế hoạch sản xuất Gương xe hơi, từ cắt kính, làm sạch, uốn cong, sơn phủ cho đến lắp ráp quy trình cuối cùng.Toàn bộ thiết kế và kế hoạch của nhà máy.
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật, Công nghệ Hoàng Gia hân hạnh được cung cấp các giải pháp tổng thể về sơn phủ cho bạn.
