IPG là viết tắt của Ion mạ vàng, nó là một công nghệ của arc và phún xạ kết hợp để gửi vàng mỏng phim trên các sản phẩm sang trọng, đặc biệt là trên jewerly indusry như: necklace, nhẫn cưới, tai nhẫn, đồng hồ, túi xách phụ kiện vv
Các vật liệu trang sức chủ yếu là thép không gỉ 316L, đồng thau, hoặc hợp kim. Sau khi xử lý độc quyền, các nhà sản xuất đồ trang sức có thể sử dụng máy mạ vàng IPG của chúng tôi trực tiếp để có được vàng hồng 18K hoặc lớp phủ vàng thực 24K, giúp tăng cường tuổi thọ và giá trị của sản phẩm.
Từ khóa: Mạ PVD, Mạ vàng, Mạ điện, Độ bám dính, Đồ trang sức
Khả năng chịu mài mòn cao của PVD
TRỪU TƯỢNG
Lớp phủ cứng trang trí phải đáp ứng nhiều yêu cầu khác nhau như màu sắc hấp dẫn và khả năng chống mài mòn cao. Đối với các mặt hàng tiêu dùng cao cấp như linh kiện đồng hồ, dụng cụ viết hoặc kính đeo mắt, một số nhà sản xuất muốn duy trì độ bền mài mòn cao của PVD và nhãn “tấm vàng” cung cấp sản phẩm có hình ảnh “chất lượng cao”. Do đó, lớp mạ vàng từ 3 đến 5 mustm phải được đặt vào lớp PVD (TiN + Au). Phương pháp nhiều lớp này tạo ra một mức độ căng thẳng nội bộ cao dẫn đến các khuyết tật bám dính. Một quy trình hoàn chỉnh phải được thiết lập để giảm sự căng thẳng bên trong dẫn đến các khuyết tật bám dính.
TẠI SAO KẾT THÚC “ VÒNG VÀNG ” VÀ PVD?
Vàng vẫn là màu được sử dụng rộng rãi nhất cho các ứng dụng trang trí, và điều này dường như không thay đổi. Đối với các lớp phủ cứng màu vàng trang trí, kỹ thuật hiện đại liên quan đến việc gửi một lớp hợp kim vàng mỏng lên trên một lớp phủ cứng cơ bản bao gồm TiN. Thật không may, phún xạ hợp kim vàng là một quá trình không phản ứng và cho mỗi hợp kim vàng khác nhau một màu rất xác định thu được (cho nhiệt độ lắng đọng khoảng 200 ℃)
Quá trình này không được cảnh báo màu vàng cuối cùng mà không thay đổi mục tiêu vàng. Một số nhà sản xuất cũng muốn duy trì cả độ bền mài mòn cao của PVD và nhãn “mạ vàng” cung cấp cho sản phẩm hình ảnh chất lượng cao. Trong ba mùa này:
Độ bền mài mòn cao của lớp PVD
Nhãn mạ vàng
Nhiều màu vàng được cung cấp bởi các mạ điện cuối cùng
Một quá trình đáng tin cậy bây giờ phải được tìm thấy cho phép một dày (3 đến 5 μm) vàng mạ điện lên một lớp TiN + Au.

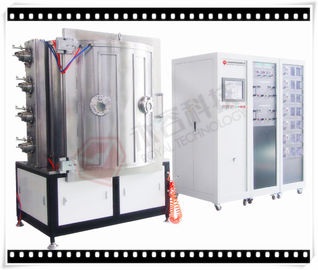

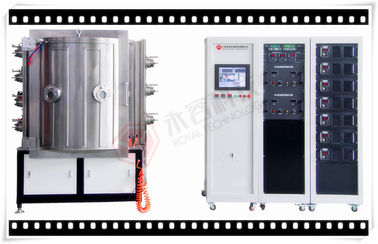

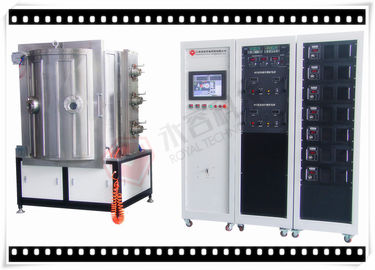

Công nghệ Hoàng gia có 3 mô hình tiêu chuẩn cho mạ vàng IPG : Các thành phần chính của máy IPG:
1. Cylinder Arc đơn vị hoặc (vòng cung cathodic arc nguồn)
2. Planar Ion Nguồn cho Plasma làm sạch trước khi PVD lớp phủ
3. DC phún xạ Cathode Ag (lắng đọng vàng)
4. MF phún xạ Cathode của lớp phủ phim TiN
| Máy mạ vàng IPG Đặc điểm kỹ thuật | |||
| Mô hình | RTAC1010-SPDC | RTAC1250-SPDC | RTAC1612-SPDC |
| Kích thước buồng hiệu quả | Φ1000 x H1000mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
| Nguồn lắng đọng | Cylinder Arc (vòng cung tròn được lựa chọn cho tùy chọn) + Cathode Sputtering DC + Nguồn Ion tuyến tính | ||
Hệ thống bơm chân không (Bơm Leybold + Bơm phân tử Turbo) | SV300B - 1 bộ (300m³ / giờ) | SV300B - 1 bộ (300m³ / giờ) | SV300B - 2 bộ (300m³ / giờ) |
WAU1001-1set (1000m³ / giờ) | WAU1001-1set (1000m³ / giờ) | WAU2001-1set (1000m³ / giờ) | |
| D60T- 1 bộ (60m³ / giờ) | D60T- 1 bộ (60m³ / giờ) | D60T- 1 bộ (60m³ / giờ) | |
Bơm phân tử Turbo: 2 bộ (3500L / S) | Bơm phân tử Turbo: 2 bộ (3500L / S) | Bơm phân tử Turbo: 3 bộ (3500L / S) | |
| Cung cấp năng lượng phún xạ | 1 * 24KW | 1 * 36KW | 2 * 36KW |
| Cung cấp điện Arc | 6 * 5KW | 7 * 5KW | 9 * 5KW |
| Cung cấp năng lượng thiên vị | 1 * 24KW | 1 * 36KW | 1 * 36KW |
| Thanh hành tinh | 6/8 | 12/16 | 20 |
| Chân không cuối cùng | 9,0 * 10-4Pa (trống, sạch, nhiệt độ phòng) | 9,0 * 10-4Pa (trống, sạch, nhiệt độ phòng) | 9,0 * 10-4Pa (trống, sạch, nhiệt độ phòng) |
| Thời gian chu kỳ (phụ thuộc vào bơm) | 40 '~ 50' phụ thuộc vào vật liệu nền và công thức nấu lớp phủ | ||
| Yêu cầu công việc | 3 pha 4 dòng, AC380V, 50Hz, 35KW | 3 pha 4 dòng, AC380V, 50Hz, 120KW | 3 pha 4 dòng, AC380V, 50Hz, 150KW |
| Nước làm mát | CÓ, máy làm lạnh nước công nghiệp | ||
| Chế biến khí (99,99%) | 4 cách | 4 cách | 4 cách |
| Dấu chân (mm) | 2000 * 2000 * 2500 | 4000 * 4500 * 3200 | 5500 * 5000 * 3200 |
| Tổng trọng lượng (KGS) | 4500 | 7000 | 9000 |
| Tổng công suất tiêu thụ (xấp xỉ) | 50KW | 110KW | 150KW |
| Thực tế tiêu thụ điện năng (khoảng) | 30KW | 60KW | 70KW |
Các thông số kỹ thuật trên chỉ để tham khảo, Royaltec bảo lưu quyền sản xuất cuối cùng dựa trên các ứng dụng được chỉ định. Chúng tôi cung cấp cho bạn không chỉ các máy sơn nhưng các giải pháp tổng lớp phủ, dịch vụ chìa khóa trao tay dự án có sẵn.
Mẫu phủ IPG:
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật, Công nghệ Hoàng gia được vinh danh để cung cấp cho bạn các giải pháp sơn tổng.
