Hệ thống lắng đọng chân không PVD + PECVD, phủ phim DLC bằng quy trình PECVD
1 bộ
MOQ
negotiable
giá bán
PVD+PECVD Vacuum Deposition System, DLC film coating by PECVD process
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông tin cơ bản
Nguồn gốc: Xuất xứ Trung Quốc
Hàng hiệu: ROYAL
Chứng nhận: CE
Số mô hình: Multi950
Điểm nổi bật:

vacuum coating plant

,

high vacuum coating machine

Thanh toán
chi tiết đóng gói: Tiêu chuẩn xuất khẩu, được đóng gói trong trường hợp mới / thùng carton, thích hợp cho đường dài đại
Thời gian giao hàng: 16 tuần
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 26 bộ mỗi tháng
Thông số kỹ thuật
buồng: Hướng đứng, 2 cửa
Nguồn lắng đọng: Số dư/Không cân bằng Đóng từ tính
Kĩ thuật: PECVD, Cathode phún xạ Magentron cân bằng/không cân bằng
Các ứng dụng: Ô tô, chất bán dẫn, lớp phủ SiC, lắng đọng phim DLC,
Tính năng phim: chống mài mòn, độ bám dính mạnh, màu sơn trang trí
địa điểm nhà máy: Thành phố Thượng Hải, Trung Quốc
Dịch vụ toàn cầu: Poland - Europe; Ba Lan - Châu Âu; Iran- West Asia & Middle East, Turkey, India
Dịch vụ đào tạo: Quy trình vận hành máy, bảo dưỡng, sơn phủ Công thức, chương trình
Sự bảo đảm: Bảo hành giới hạn 1 năm miễn phí, trọn đời cho máy
OEM & ODM: có sẵn, chúng tôi hỗ trợ thiết kế và chế tạo phù hợp
Mô tả sản phẩm

Công nghệ hoàng gia Multi950
——PVD + Máy lắng đọng chân không PECVD

Máy Multi950 là một hệ thống lắng đọng chân không đa chức năng được tùy chỉnh cho R&D.

Sau khi trao đổi tích cực với nhóm của Đại học Thượng Hải do Giáo sư Chen dẫn đầu, cuối cùng chúng tôi đã xác nhận thiết kế và cấu hình để đáp ứng các ứng dụng R&D của họ.Hệ thống này có thể lắng đọng màng DLC ​​trong suốt bằng quy trình PECVD, lớp phủ cứng trên dụng cụ và màng quang học với cực âm phún xạ.Dựa trên khái niệm thiết kế máy thử nghiệm này, chúng tôi đã phát triển 3 hệ thống phủ khác sau đó:

1. Lớp phủ tấm lưỡng cực cho xe điện chạy bằng pin nhiên liệu- FCEV1213

2. Đồng mạ gốm trực tiếp- DPC1215

3. Hệ thống phún xạ linh hoạt - Hệ thống mạ vàng đồng PCB

Cả 3 máy này đều có buồng hình bát giác, cho phép thực hiện linh hoạt và đáng tin cậy trong các ứng dụng khác nhau.Nó đáp ứng tốt các quá trình mạ và yêu cầu nhiều lớp kim loại khác nhau: Al, Cr, Cu, Au, Ag, Ni, Sn, SS và nhiều kim loại phi sắt từ khác.Cộng với bộ nguồn Ion, tăng cường hiệu quả độ bám dính của màng trên các vật liệu nền khác nhau với hiệu suất ăn mòn plasma và quy trình PECVD để lắng đọng một số lớp dựa trên carbon.

Multi950 là cột mốc quan trọng của hệ thống lớp phủ thiết kế tiên tiến cho Royal Technology.Cảm ơn các sinh viên của Đại học Thượng Hải và Giáo sư Yigang Chen đã dẫn dắt họ bằng sự cống hiến sáng tạo và vị tha của mình, chúng tôi đã có thể chuyển đổi thông tin có giá trị của mình thành một cỗ máy hiện đại.

Vào năm 2018, chúng tôi đã có một dự án hợp tác khác với Giáo sư Chen,
lắng đọng vật liệu C-60 bằng phương pháp bay hơi nhiệt cảm ứng.
Ông Yimou Yang và Giáo sư Chen là nền tảng cho những dự án sáng tạo này.

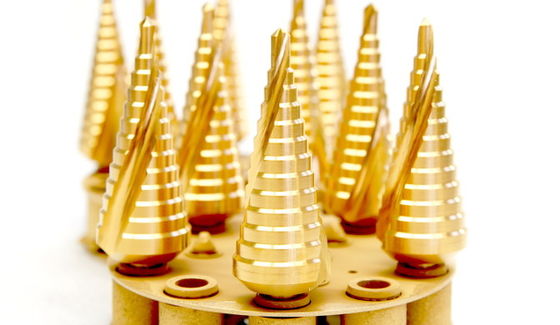

Hệ thống lắng đọng chân không PVD + PECVD, phủ phim DLC bằng quy trình PECVD 0

Ưu điểm kỹ thuật

  • Dấu chân nhỏ gọn
  • Thiết kế mô-đun tiêu chuẩn
  • Linh hoạt
  • Đáng tin cậy
  • Cấu trúc buồng hình bát giác
  • Cấu trúc 2 cửa để truy cập dễ dàng
  • Quy trình PVD + PECVD

Tính năng thiết kế

1. Tính linh hoạt: Cực âm hồ quang và phún xạ, mặt bích gắn nguồn ion được tiêu chuẩn hóa để trao đổi linh hoạt

2. Tính linh hoạt: Nó có thể lắng đọng nhiều loại kim loại cơ bản và hợp kim;lớp phủ quang học, lớp phủ cứng, lớp phủ mềm, màng phức hợp và màng bôi trơn rắn trên đế vật liệu kim loại và phi kim loại

3. Thiết kế thẳng về phía trước: Cấu trúc 2 cửa, mở trước và sau dễ dàng bảo trì

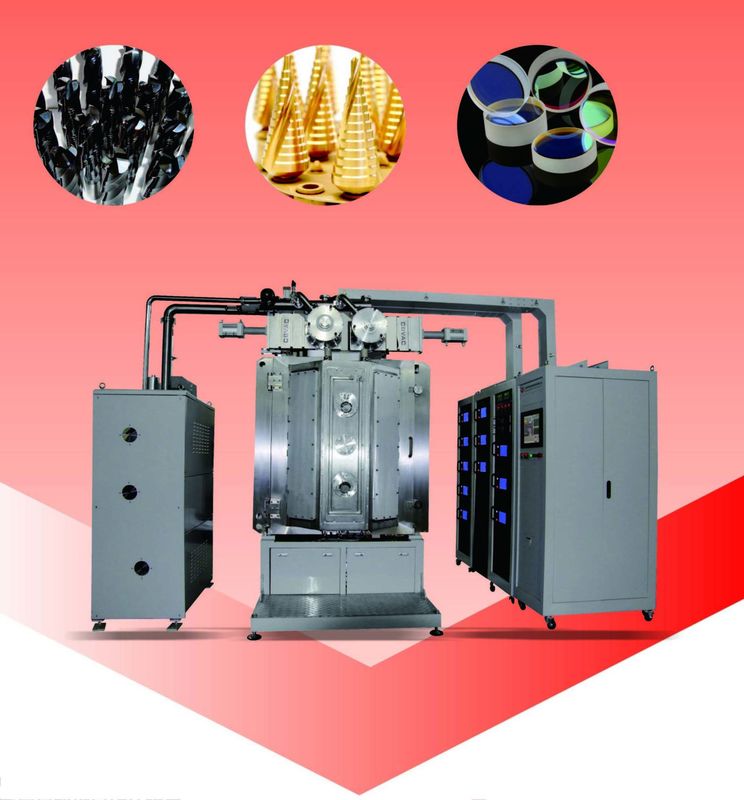

Hệ thống lắng đọng chân không PVD + PECVD, phủ phim DLC bằng quy trình PECVD 1

Thông số kỹ thuật

Mô hình: Đa-950

Buồng lắng đọng (mm)

Đường kính x Chiều cao: φ950 x 1350

Nguồn lắng đọng: 1 cặp cực âm phún xạ MF

1 cặp PECVD

8 bộ cực âm hồ quang

1 bộ nguồn ion tuyến tính

Vùng đồng nhất plasma (mm): φ650 x H750

Băng chuyền: 6 xφ300

Công suất (KW) Độ lệch: 1 x 36

Công suất phún xạ MF (KW): 1 x 36

PECVD (KW): 1x36

Cung (KW): 8 x 5

Nguồn ion (KW): 1 x 5

Hệ Thống Kiểm Soát Khí MFC: 4 + 1

Hệ thống sưởi ấm: 18KW, lên đến 500 ℃, với điều khiển PID cặp nhiệt

Van cổng chân không cao: 2

Bơm phân tử Turbo: 2 x 2000L/S

Bơm Rễ: 1 x 300L/S

Bơm cánh gạt quay: 1 x 90 m³/h + 1 x 48 m³/h

Khổ (L x W x H ) mm: 3000 * 4000 * 3200

Tổng công suất (KW): 150

Cách trình bày

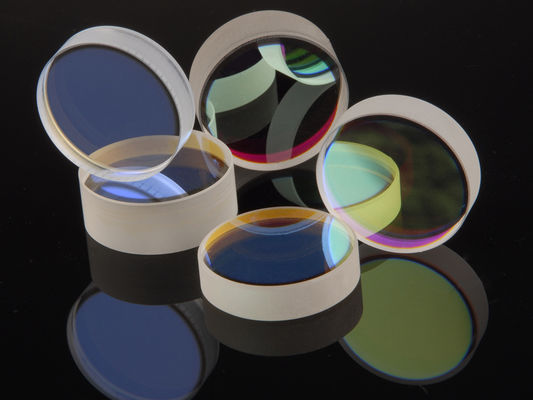

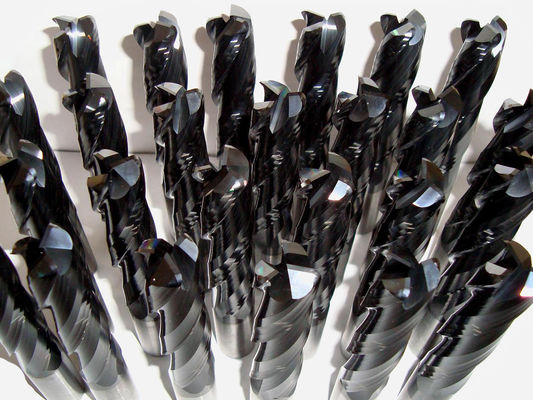

Hệ thống lắng đọng chân không PVD + PECVD, phủ phim DLC bằng quy trình PECVD 2 Hệ thống lắng đọng chân không PVD + PECVD, phủ phim DLC bằng quy trình PECVD 3

nội bộ

Thời gian xây dựng: 2015

Địa điểm: Đại học Thượng Hải, Trung Quốc


Hệ thống lắng đọng chân không PVD + PECVD, phủ phim DLC bằng quy trình PECVD 4
