Bộ phận nhựa chân không nhựa ABS, Máy luyện kim chân không PVD, Lớp phủ nhôm bay hơi

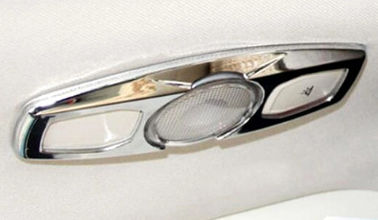

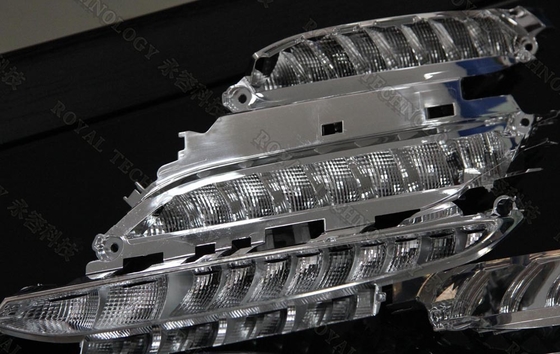

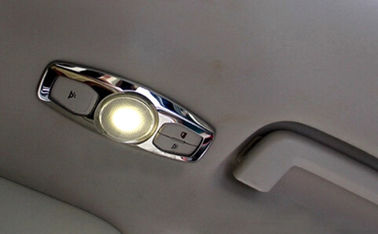

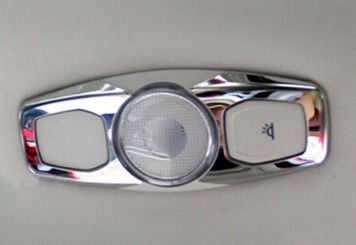

Thiết bị phụ kiện xe ABS Đọc ánh sáng đèn phủ Trim PVD Máy sơn chân không, Logo ô tô Billboard chân không Chroming

Tại sao lại là chúng tôi?

1. Máy sản xuất tiên tiến (mài, hàn, cắt, kiểm tra rò rỉ chân không) kết hợp với các quy trình sản xuất tiêu chuẩn và kiểm tra nghiêm ngặt cho phép Royal Technology sản xuất chất lượng cao,hệ thống lớp phủ đáng tin cậy và chi phí thấp.

2. Chất lượng, dịch vụ và giao hàng kịp thời là các nguyên tắc cốt lõi của hoạt động kinh doanh của Royal technology.Một chiến lược công khai thuê ngoài các thành phần đơn giản cho các nhà sản xuất chuyên nghiệp cho phép chúng tôi tập trung sự chú ý vào các bộ phận và thành phần chính R & D, sản xuất.

3. Các chính sách kiểm soát chất lượng nghiêm ngặt và lựa chọn kỹ lưỡng các nhà cung cấp đủ điều kiện đảm bảo khách hàng của Royal Technology nhận được các thiết bị tiên tiến nhất, chất lượng cao với chi phí hợp lý nhất.

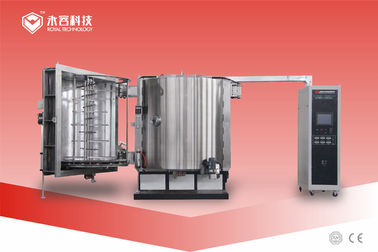

Hệ thống sơn bốc hơi nhiệt nhôm

Tóm lại:Thiết bị sơn bốc hơi kháng RTEP6638 là một mô hình buồng khối cho hệ thống kim loại hóa PVD Chrome đã được thiết kế và sản xuất tùy chỉnh để lắng đọng phim phản xạ bảng logo xe hơi.

Max. kích thước nền: đường kính 5500mm, độ sâu: < 300mm.

Công suất: 2 miếng cho sản phẩm tối đa; 4 ~ 12 miếng phụ thuộc vào kích thước.

Về công nghệ sợi hơi nhiệt: Nó giới thiệu các mảnh làm việc vào buồng chân không, khi áp suất chân không của buồng là lên đến 5,0 * 10^-2¥8.0×10^-3Pa với các giai đoạn khác nhau của máy bơm chân không (bơm chân không piston quay, bơm chân không van quay, bơm chân không gốc, bơm khuếch tán),và sau đó bốc hơi các sợi Chrome giữ trong sợi tungsten (hoặc tấm)Khi các mảnh làm việc đang quay xung quanh trong một hệ thống điều khiển xoay, vật liệu chrome sẽ lắng đọng trên bề mặt nền và tạo ra một lớp phủ đồng nhất cao.

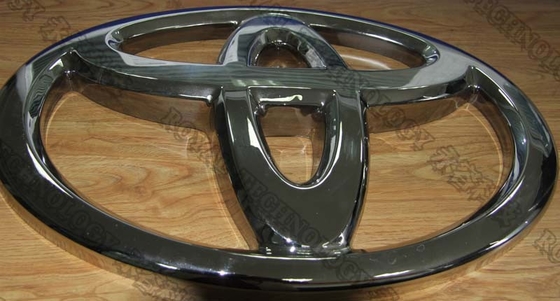

Tính chất hoàn thiện: PVD crome trên bề mặt PMMA (acrylic), tạo ra các lớp lớp phủ nổi bật như sau: Vào ban ngày, các biểu tượng biểu tượng trông giống như kim loại rắn (hiệu ứng thép không gỉ);trong khi đêm, chúng được chiếu sáng (đèn LED được lắp đặt bên trong) từ phía trước, phía sau và bên cạnh.

Thời gian xây dựng: 2014 ~ 2015

• Địa điểm: Trung Quốc
• Ứng dụng: Bảng PC cho gương nhôm, bảng logo ô tô, bảng quảng cáo, PMMA, PC, ABS v.v. Các mặt hàng trang trí kích thước lớn để lắng đọng phim phản xạ cao.

Loại:

• Định hướng dọc, kiểu cube, cửa trượt, 2 bộ hệ thống kệ.

Thiết kếĐặc điểm:

• Loại hình khối đối với dung lượng lớn.
• Thiết kế cấu trúc vững chắc và cấu hình chất lượng cao

• PLC + Hệ thống điều hành màn hình cảm ứng, hoàn toàn tự động / Điều khiển bằng tay
• Hệ thống sơ tán chân không nhanh
• Cấu trúc hệ thống kệ được thiết kế độc quyền để tải/dùng dễ dàng
• Truy cập dễ dàng vào môi trường làm việc để bảo trì

Thông số kỹ thuật:

• Hiệu suất

1. áp suất chân không cuối cùng: tốt hơn 5,0 × 10^-6Torr.

2. áp suất chân không hoạt động: 1,0 × 10^-4Torr.

3. Bơm xuống Thời gian: từ 1 atm đến 1,0 × 10^-4Torr≤3 phút (nhiệt độ phòng, khô, sạch và trống không)

4- Vật liệu kim loại hóa (bốc hơi): Al, Cr, Sn, Ti, SS, Cu... vv

5. Mô hình hoạt động: đầy đủ tự động / bán tự động / thủ công

• Cấu trúc

Máy sơn chân không chứa hệ thống hoàn chỉnh chính được liệt kê dưới đây:

1Phòng chân không.

1.1 Kích thước: Chiều dài bên trong: 6600mm

Độ cao bên trong: 3800mm

Độ rộng bên trong: 1300mm

1.2 Vật liệu: Phòng chân không: thép nhẹ SS41

Cửa và vòm: thép nhẹ SS41

Cấu trúc củng cố buồng: thép nhẹ SS41, với xử lý bề mặt hoàn thiện sơn.

Chassis khoang SS41 thép nhẹ với xử lý bề mặt sơn.

1.3 Vệ chắn bốc hơi: SUS304

1.4 Cửa sổ nhìn: trên cửa khoang

1.5 Máy phun gió phòng chân không (bao gồm bộ làm câm)

1.6 Cửa: thép nhẹ SS41

2. Hệ thống bơm chân không thô (Backup Pump Package)

3Hệ thống bơm chân không cao (bơm khuếch tán + thiết bị bẫy lạnh)

4Hệ thống điều khiển và vận hành điện- PLC + Touch Screen

4.1 Vòng mạch chính: Chuyển bộ ngắt không an toàn, công tắc điện từ, C/T theo kiểu hàng loạt

4.2 Khả năng bốc hơi

4.3 Hệ thống điều khiển bay hơi

4.4 Hệ thống vận hành: Màn hình cảm ứng + PLC, điều khiển công thức và ghi lại dữ liệu, tắt tự động, sơ tán tự động, lớp phủ tự động

4.5 Hệ thống đo áp suất chân không

Bộ đo chân không: Pirani + Penning gauge

Thermopole Gauge: 760 Torr ~ 5 * 10^-4Torr

4.6 Hệ thống báo động: Ánh khí nén, dòng nước làm mát, hoạt động sai

4.7 Chỉ số tải điện: Chỉ số điện áp và chỉ số dòng tải

5Hệ thống đặt hàng

5.1 Nguồn bốc hơi sợi tungsten

5.2 dây Cr/Al

6.Hệ thống con

6.1 Hệ thống điều khiển van khí nén

6.2 Hệ thống nước làm mát:Bơm dòng chảy nước và hệ thống van chuyển mạch

6.3 Polycold (-120 ~ -145 °C) Brooks Cryopump tùy chọn.

7Môi trường làm việc

Không khí nén: 5~8kg/cm2

Nước làm mát: Nhiệt độ nước: 20 ~ 25 °C, 200 lít/phút,
Áp suất nước: 2 ~ 3 kg/cm2,

Năng lượng: 3 giai đoạn 380V 50Hz ((60Hz), 300kVA

Khu vực lắp đặt: (L*W*H) 15000*6800*4800mm

Khí thải: Khí thở cho máy bơm cơ khí

Phòng vệ sinh rất khuyến khích.




Công nghệ Hoàng gia đã phát triển và xây dựng toàn bộ chuỗi cung ứng cho Car LOGO bảng PVD dịch vụ kim loại hóa.Cơ sở/bộ sơn trên làm cứng tia UV; PVD chrome hóa kim loại cho đến khi đèn LED lắp ráp, chúng tôi có thể cung cấp các giải pháp lớp phủ turnkey.

Nếu bạn cần hệ thống sơn tùy chỉnh, vui lòng chia sẻ suy nghĩ và ý tưởng của bạn với nhóm của chúng tôi.
